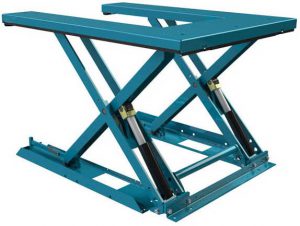

U-Flach-Scherenhubtisch

Bild von einem U-Flach-Scherenhubtisch

U-Flach-Scherenhubtisch

ADICONetwork Fördertechnik U-Flach-Scherenhubtische sind Scherenhubtische, die eine sehr geringe Bauhöhe ab 80 mm haben. Sie dienen hauptsächlich zur Beförderung von Paletten. Somit können Sie das Fördergut auf eine ergonomische Arbeitshöhe bringen und den Rücken Ihrer Mitarbeiter schonen. Diese U-Flachhubtische werden zumeist für Montage-, Verpackungs- oder Be- und Entladungsarbeiten genutzt. Zur Aufgabe der Palette muss der U-Flachhubtisch nicht in eine Grube eingelassen werden, sondern kann fest verankert am Boden montiert sein, sodass die Palette direkt ohne Rampe aufgeben werden kann.

ADICONetwork Fördertechnik Scherenhubtische tragen die CE-Kennzeichnung und sind mit hochwertigen Komponenten gefertigt um Sicherheit, Lebensdauer und Zuverlässigkeit zu erhöhen. Sehen Sie dazu unsere Premium-Qualitätsmerkmale der Scherenhubtische.

Unser umfangreiches Angebot an Zubehör und die Fertigung nach Kundenwunsch ermöglichen den vielseitigen Einsatz unserer Scherenhubtische.

Sie haben nicht die richtigen Scherenhubtische gefunden? Dann fragen Sie jetzt bei uns an!


Art.-Nr.Tragfähigkeit in kgNutzhub in mmPlattformlänge in mmPlattformbreite in mmBauhöhe in mm
HTU-5101585008001.3501.05080
HTU-5101591.0008001.3501.05080
HTU-5101602.0008001.4001.200100
HTU-5101611.6008001.7301.61885
HTU-5101621.6008001.7301.71885
HTU-5101638008001.3501.05080

Dies ist nur ein kleiner Teil unseres Sortiments an Zubehörteilen. Da wir auftragsbezogen fertigen, können wir Ihnen noch viel mehr Zubehör auf Anfrage anbieten. Fragen Sie direkt bei uns an oder lassen Sie sich telefonisch beraten!

Faltenbalg

Bild von einem Faltenbalg

Der PVC-Faltenbalg dient hauptsächlich als Eingreifschutz um Verletzungen vorzubeugen, d.h. dass Personen nicht ohne weiteres in die Scheren greifen oder gehen können und sich dabei verletzen. Des Weiteren wird der Faltenbalg auch als Schutz gegen Schmutz oder Staub verwendet. Ein Faltenbalg muss immer an allen vier Seiten montiert werden.

Kettenvorhang

Bild von einem Kettenvorhang

Der Kettenvorhang dient ebenfalls als Eingreifschutz um Verletzungen vorzubeugen, d.h. dass Personen nicht ohne weiteres in die Scheren greifen oder gehen können und sich dabei verletzen. Im Gegensatz zum Faltenbalg, kann der Kettenvorhang an 1 bis 4 Seiten montiert werden, ist jedoch an den Seiten offen und eine Person könnte ihn per Hand auf Seite schieben und trotzdem in die Scheren greifen.

Höhenkontrolle

Bild von einer Höhenkontrolle / Fotozelle

Höhenkontrolle durch eine Fotozelle ermöglicht das automatische Senken oder Heben von Fördergütern wie z.B. Plattenstapel oder ähnliches.

Bild von einem Hubtisch Aggregat
Bild von einem maschinell gefertigtem Hubtisch Vierkantprofil
Bild von einem Hubtisch Motor
Bild von einem Scherenlaufrad
Bild von den Hubtisch Wartungsstützen
Bild von einer Hubtischachse
Bild von einer Elektrobox
Bild von einem Hubtisch Vierkantprofil der Scheren
Bild von einer Hubtisch Kontaktschutzleiste
Bild von einem Hubtisch Zylinder
Bild von einem Hubendschalter
Bild von einem Hubtisch Senkventil
Bild von einem Typenschild / Maschinenschild
  1. Das Hubtisch Hydraulikaggregat hat einen transparenten Öltank zum leichten Überprüfen des Ölstandes. Des Weiteren hat das Aggregat die Schutzklasse IP65, außer der Motor, er ist IP55 Spritz- und Tropfwasser geschützt. Mit dem Ansaug- und Rückflussfilter im Tank wird der Geräuschpegel gesenkt. Zusätzlich wurde der Öltank noch mit einem Überlaufventil ausgestattet.
  2. Durch das Rechteckprofil der Schere wird eine hohe Seitenstabilität erreicht im Vergleich zu Flachstahlprofilen als Scheren. Rechteckprofile sind auch verwindungsunempfindlicher und weisen somit eine wesentlich längere Lebensdauer auf. Ebenfalls wird die Lebensdauer des Hubtisches durch eloxierte Lager mit Schmiernippel erhöht.
  3. Maschinell gefertigte Scheren sorgen für eine hohe Bewegungsgenauigkeit und einen nahezu ruckelfreien Hubvorgang.
  4. Die Aluminium Kontaktschutzleiste unterhalb der Hubtisch Plattform minimiert das Verletzungsrisiko. Sobald sie durch z.B. einen Arm, Hand oder Fuß eingedrückt wird, hört die Plattform sofort auf sich zu senken.
  5. Motor mit der Schutzklasse IP55.
  6. Jeder Hubtisch Zylinder ist mit einem Rohrbruchsicherheitsventil ausgestattet, welches das weitere Absenken durch eine defekte oder undichte Leitung oder Schlauch verhindert. Für ein sanftes und nahezu ruckelfreies Einfahren in die unterste Endposition, sorgt die Enddämpfung im Zylinder.
  7. Gabelzapfenrollen garantieren einen perfekten Lastenausgleich und verhindern Schräglasten. Durch ihre eloxierte Oberfläche und ihren Schmiernippeln zur einfachen Wartung, wird die Lebensdauer des Hubtisches wesentlich erhöht.
  8. Oberer Hubendschalter für eine simple Einstellung des maximalen Hubs. Durch lösen einer Schraube und händisches Justieren des Endschalters kann der maximale Hub eingestellt werden.
  9. Wartungsstützen um das Absenken während Service- und Wartungsarbeiten am Hubtisch zu verhindern und Ihre Sicherheit zu erhöhen.
  10. Einstellbares Senkventil für eine konstante Geschwindigkeit beim Absenken, ungeachtet mit welcher Belastung.
  11. Eloxierte schnell wechselbare Achsen und Lagerhülsen mit Schmiernippel machen die Wartung am Hubtisch einfach.
  12. Typenschild mit Maschinennummer und CE-Kennzeichnung.
  13. Eine intelligente Elektrobox mit M-12 Kontakten für eine einfache Montage und mit vielen Möglichkeiten Zubehör anzuschließen.

Darüber hinaus umfasst die Standardausrüstung:

  • Elektrische Komponenten mit Schutzklasse IP 55
  • 24 V Steuerspannung
  • Handtaster mit Totmannsteuerung und 3m Anschlusskabel
  • Motorschutz gegen Überhitzen
  • Kranösen für eine einfache Montage oder Transport
  • Wartungsluke in der Plattform an allen Hubtischen ab 3.000 kg Tragfähigkeit

Alle ADICONetwork Standard Hubtische sind mit hochwertigen Komponenten hergestellt, um die Zuverlässigkeit, Haltbarkeit und Sicherheit im Betrieb zu erhöhen.

  • komplett vormontierter Scherenhubtisch (gefertigt nach DIN EN 1570-1)
  • inkl. externes Aggregat am 3m langen Hydraulikschlauch (Aggregat standardmäßig ohne Abdeckhaube)
  • inkl. Kontaktschutzleiste rundum unter der Plattform
  • inkl. Wartungsstützen
  • inkl. Handtater (Totmannsteuerung) mit 3m langen Anschlusskabel
  • inkl. CE-Kennzeichnung
  • inkl. Betriebsanleitung / Dokumentation
  • inkl. Konformitätserklärung
  • inkl. Übersichtszeichnung
  • inkl. hydraulischer Schaltplan
  • inkl. elektrischer Schaltplan
