Tragrollen

Tragrollen – made in Germany – werden in jeder beliebigen Länge, je nach Kundenwunsch individuell gefertigt. Unsere Tragrollen können wir in vielen verschiedenen Varianten wie z.B. in Kunststoff, Stahl blank, Stahl verzinkt, Edelstahl und mit verschiedenen Achsenden sowie mit oder ohne Kettenrad anbieten.

Unsere Kunststoff-Tragrollen sind für geringe bis mittlere Belastungen ausgelegt. Sie lassen sich sehr gut in Schwerkraftrollenbahnen verwenden, da ihre Laufeigenschaft sehr gut und leicht ist. Aber auch in angetriebene Rollenbahnen lassen sich unsere Kunststoff-Tragrollen verwenden, da sie auch mit Kettenrad erhältlich sind. Die Kunststoff-Förderrollen bestehen aus Hart-PVC und sind somit schlagfest. Das Achsmaterial besteht immer aus Stahl. Je nach Variante ist eine Belastung von 7 – 15 kg möglich.

Unsere Stahl-Tragrollen sind speziell für mittlere bis stärkere Belastungen geeignet. Sie lassen sich ebenfalls sehr gut in Schwerkraftrollenbahnen verwenden (nur bei mittlerer Belastung), da ihre Laufeigenschaft auch sehr gut und leicht ist. Wie bei den Kunststoff-Förderrollen, lässt sich die Stahlvariante mit Kettenrad auch in angetriebene Rollenbahnen verwenden. Je nach Variante ist eine Belastungen bei den Stahl-Tragrollen von 10 – 150 kg möglich. Die Tragfähigkeit der einzelnen Förderrolle hängt von der Kombination aus Rohr, Achse und Lager ab.

Sie benötigen eine Beratung, haben eine Frage oder haben nicht das richtige Produkt gefunden? Dann schicken Sie uns doch eine Anfrage oder rufen Sie uns an!



Standard Kunststoff Tragrollenrohre

Rohrdurchmesser x Wandstärke in mmmögliche Achs-Ø in mmmögliche Achsenden
20 x 1,56glatt, glatt mit Feder, Schlüsselweite SW 4 oder kleiner, Außengewinde M6
20 x 1,58glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
30 x 1,88glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
30 x 1,810glatt, glatt mit Feder, Schlüsselweite SW 8 oder kleiner, Außengewinde M10, Innengewinde M6
40 x 2,36glatt, glatt mit Feder, Schlüsselweite SW 4 oder kleiner, Außengewinde M6
40 x 2,38glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
40 x 2,310glatt, glatt mit Feder, Schlüsselweite SW 8 oder kleiner, Außengewinde M10, Innengewinde M6
50 x 2,88glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
50 x 2,810glatt, glatt mit Feder, Schlüsselweite SW 8 oder kleiner, Außengewinde M10, Innengewinde M6
50 x 2,812glatt, glatt mit Feder, Schlüsselweite SW 10 oder kleiner, Außengewinde M12, Innengewinde M8

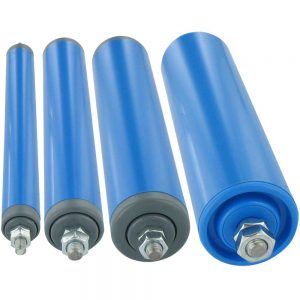

Kunststoff Tragrollen

Standard Stahl Tragrollenrohre (Stahl blank, Stahl verzinkt, Edelstahl)

Rohrdurchmesser x Wandstärke in mmmögliche Achs-Ø in mmmögliche Achsenden
20 x 1,56glatt, glatt mit Feder, Schlüsselweite SW 4 oder kleiner, Außengewinde M6
20 x 1,58glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
30 x 1,58glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
30 x 1,510glatt, glatt mit Feder, Schlüsselweite SW 8 oder kleiner, Außengewinde M10, Innengewinde M6
40 x 1,58glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
40 x 1,510glatt, glatt mit Feder, Schlüsselweite SW 8 oder kleiner, Außengewinde M10, Innengewinde M6
40 x 1,512glatt, glatt mit Feder, Schlüsselweite SW 10 oder kleiner, Außengewinde M12, Innengewinde M8
50 x 1,58glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
50 x 1,510glatt, glatt mit Feder, Schlüsselweite SW 8 oder kleiner, Außengewinde M10, Innengewinde M6
50 x 1,512glatt, glatt mit Feder, Schlüsselweite SW 10 oder kleiner, Außengewinde M12, Innengewinde M8
50 x 1,515glatt, glatt mit Feder, Schlüsselweite SW 12 oder kleiner, Außengewinde M12 / M14, Innengewinde M8 / M10
60 x 28glatt, glatt mit Feder, Schlüsselweite SW 6 oder kleiner, Außengewinde M8
60 x 210glatt, glatt mit Feder, Schlüsselweite SW 8 oder kleiner, Außengewinde M10, Innengewinde M6
60 x 212glatt, glatt mit Feder, Schlüsselweite SW 10 oder kleiner, Außengewinde M12, Innengewinde M8
60 x 215glatt, glatt mit Feder, Schlüsselweite SW 12 oder kleiner, Außengewinde M12 / M14, Innengewinde M8 / M10
60 x 217glatt, glatt mit Feder, Schlüsselweite SW 14 oder kleiner, Außengewinde M16, Innengewinde M10 / M12
80 x 212glatt, glatt mit Feder, Schlüsselweite SW 10 oder kleiner, Außengewinde M12, Innengewinde M8
80 x 215glatt, glatt mit Feder, Schlüsselweite SW 12 oder kleiner, Außengewinde M12 / M14, Innengewinde M8 / M10
80 x 217glatt, glatt mit Feder, Schlüsselweite SW 14 oder kleiner, Außengewinde M16, Innengewinde M10 / M12
80 x 220glatt, glatt mit Feder, Schlüsselweite SW 16 oder kleiner, Außengewinde M16 / M20, Innengewinde M12
89 x 320glatt, glatt mit Feder, Schlüsselweite SW 16 oder kleiner, Außengewinde M16 / M20, Innengewinde M12
89 x 325glatt, glatt mit Feder, Schlüsselweite SW 20 oder kleiner, Außengewinde M20 / M24, Innengewinde M16

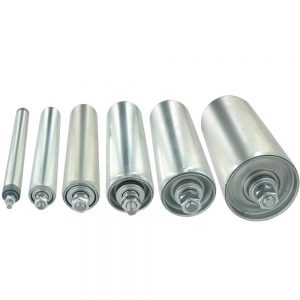

Stahl Tragrollen

Achsenden

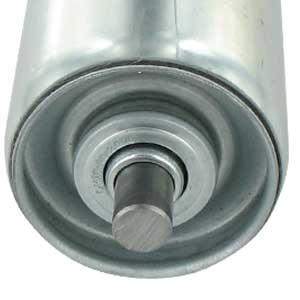

Tragrolle glatt ohne Feder
Glatt ohne Feder
Tragrolle glatt ohne Feder
Glatt mit Feder

(Achse lässt sich auf einer Seite reindrücken)

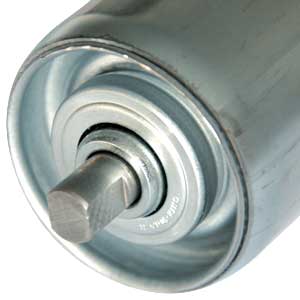

Tragrolle mit Schlüsselweite
Schlüsselweite

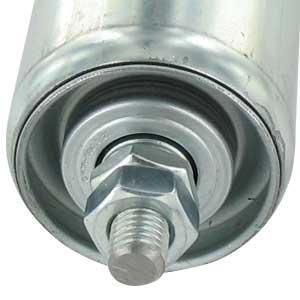

Tragrollen Außengewinde
Außengewinde

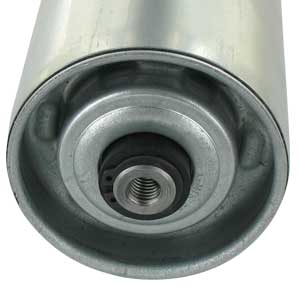

Tragrollen Innengewinde
Innengewinde

Bezeichnungen der Abmessungen

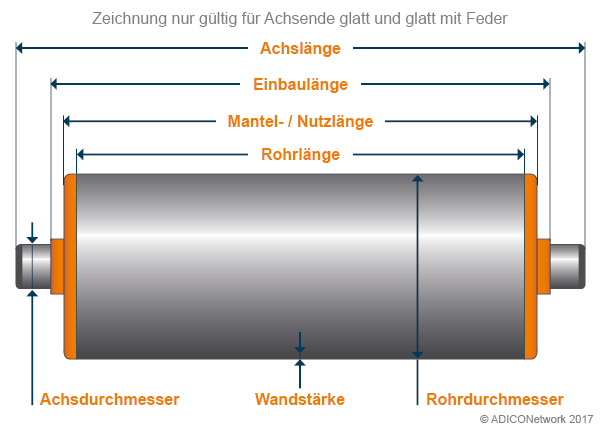

Tragrollenabmessungen glatt & Feder
Tragrollenabmessungen Schlüsselweite
Tragrollenabmessungen Innengewinde

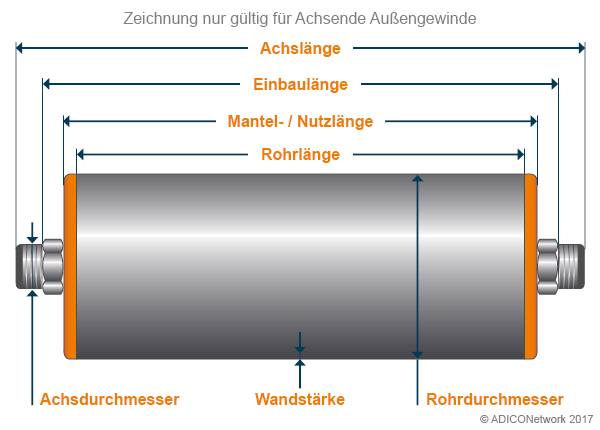

Tragrollenabmessungen Außengewinde
