Stahlblech

mit Bund

Zeichnung von Kugelrolle Stahl Blech mit gerader Abdeckung

Kugelgröße 15, 22, 30 mm

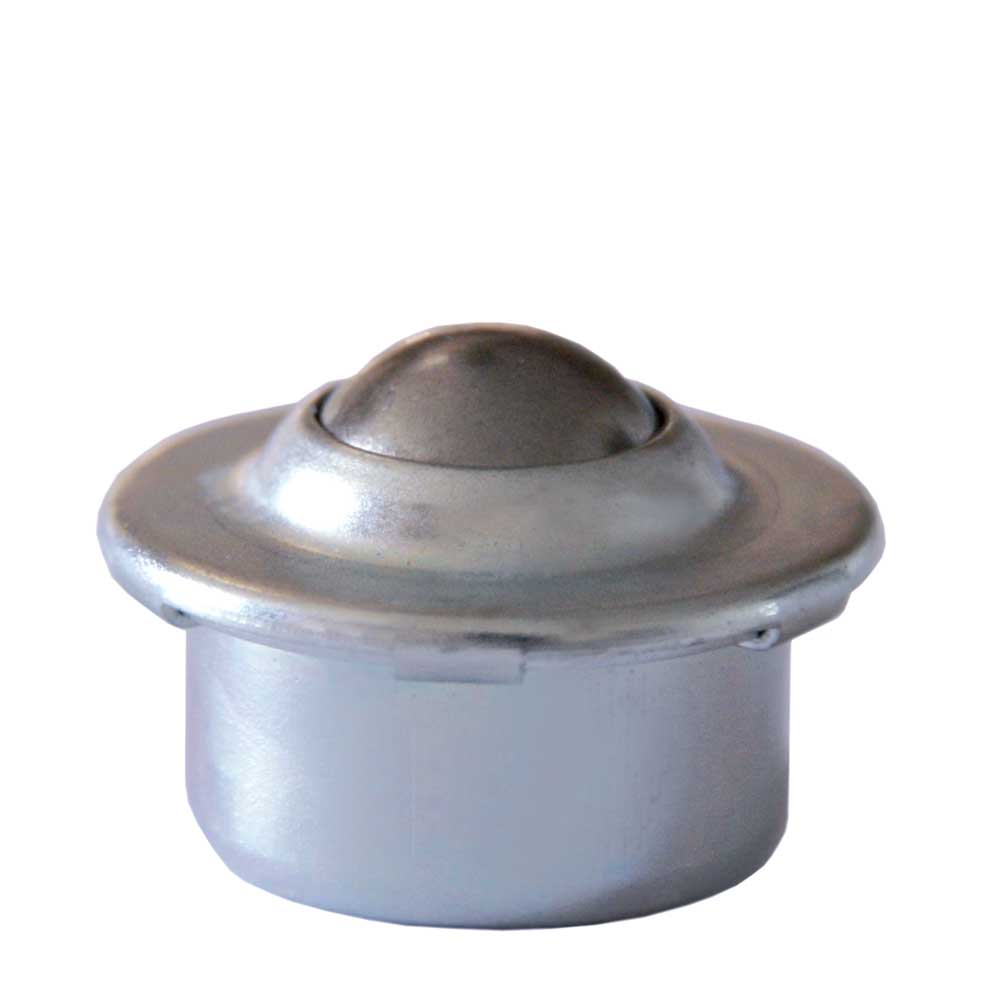

Kugelrolle mit Stahlblech Abdeckung

Art.-Nr.	Gehäusedeckel	Gehäuse	Stützkugeln	Laufkugel	Kugel Ø	D ± 0,08 mm	D1	h ± 0,3 mm	H	a	b	Trag- fähigkeit	Eigen- gewicht
KR-520049	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	2,8 mm	6,3 mm	50 kg	40 g
KR-520050	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	2,8 mm	6,3 mm	40 kg	40 g
KR-520051	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	2,8 mm	5,5 mm	150 kg	128 g
KR-520052	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	2,8 mm	5,5 mm	100 kg	128 g
KR-520053	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	30 mm	45 mm	55 mm	13,8 mm	37,5 mm	4 mm	8,3 mm	250 kg	248 g
KR-520054	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	30 mm	45 mm	55 mm	13,8 mm	37,5 mm	4 mm	8,3 mm	200 kg	248 g

mit Kunststoff Laufkugel und Bund

Zeichnung von Kugelrolle Stahl Blech mit gerader Abdeckung

Kugelgröße 15, 22, 30 mm

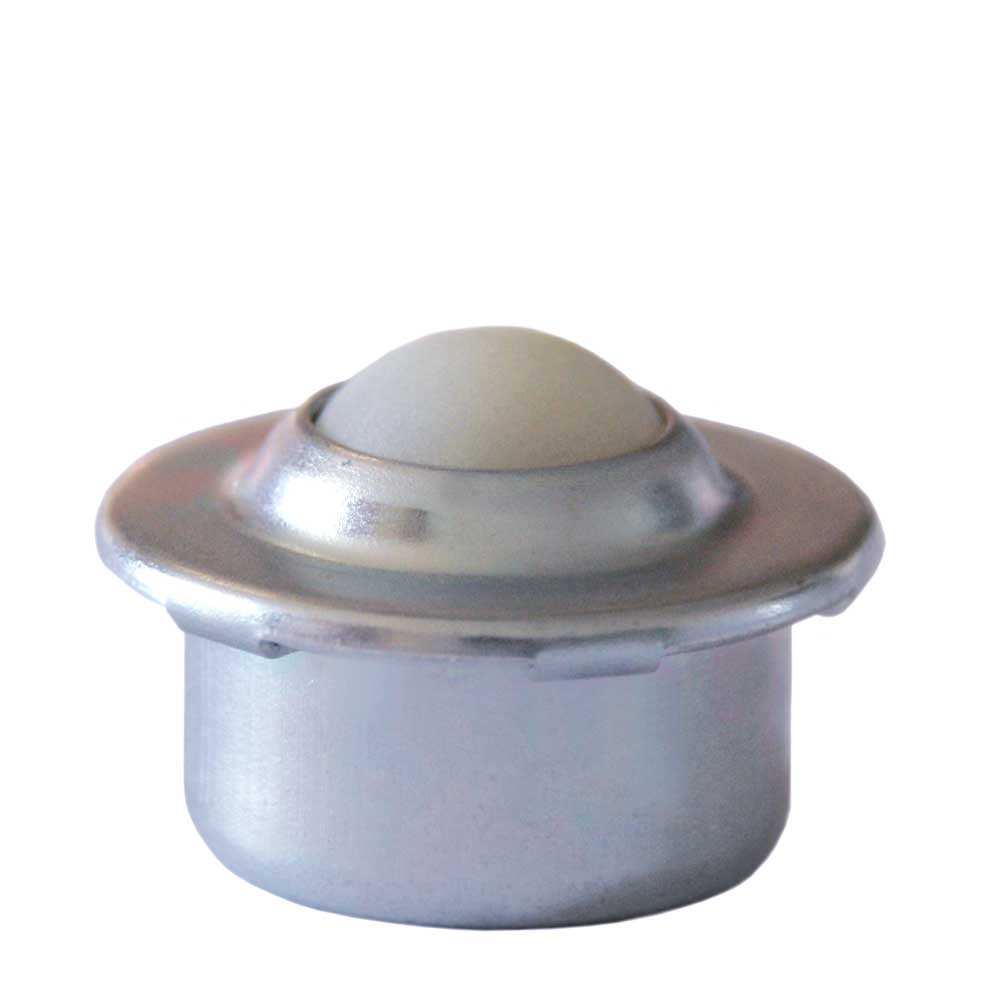

Kugelrolle mit Stahlblech Abdeckung und Kunststoffkugel

Art.-Nr.	Gehäusedeckel	Gehäuse	Stützkugeln	Laufkugel	Kugel Ø	D ± 0,08 mm	D1	h ± 0,3 mm	H	a	b	Trag- fähigkeit	Eigen- gewicht
KR-520055	Blechdeckel	verzinkt	Stahlkugeln	Kunststoffkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	2,8 mm	6,3 mm	7 kg	26 g
KR-520056	Blechdeckel	verzinkt	Edelstahlkugeln	Kunststoffkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	2,8 mm	6,3 mm	7 kg	26 g
KR-520057	Blechdeckel	verzinkt	Stahlkugeln	Kunststoffkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	2,8 mm	5,5 mm	10 kg	90 g
KR-520058	Blechdeckel	verzinkt	Edelstahlkugeln	Kunststoffkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	2,8 mm	5,5 mm	10 kg	90 g
KR-520059	Blechdeckel	verzinkt	Stahlkugeln	Kunststoffkugel	30 mm	45 mm	55 mm	13,8 mm	37,5 mm	4 mm	8,3 mm	15 kg	154 g
KR-520060	Blechdeckel	verzinkt	Edelstahlkugeln	Kunststoffkugel	30 mm	45 mm	55 mm	13,8 mm	37,5 mm	4 mm	8,3 mm	15 kg	154 g

komplett aus Edelstahl mit Bund

Zeichnung von Kugelrolle Stahl Blech mit gerader Abdeckung

Kugelgröße 15, 22, 30 mm

Art.-Nr.	Gehäusedeckel	Gehäuse	Stützkugeln	Laufkugel	Kugel Ø	D ± 0,08 mm	D1	h ± 0,3 mm	H	a	b	Trag- fähigkeit	Eigen- gewicht
KR-520061	Blechdeckel	Edelstahl	Edelstahlkugeln	Edelstahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	2,8 mm	6,3 mm	37 kg	40 g
KR-520062	Blechdeckel	Edelstahl	Edelstahlkugeln	Edelstahlkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	2,8 mm	5,5 mm	97 kg	128 g
KR-520063	Blechdeckel	Edelstahl	Edelstahlkugeln	Edelstahlkugel	30 mm	45 mm	55 mm	13,8 mm	37,5 mm	4 mm	8,3 mm	190 kg	248 g

mit Bund und schräger Abdeckung

Zeichnung von Kugelrolle Stahl Blech mit schräger Abdeckung

Kugelgröße 15 und 22 mm

Art.-Nr.	Gehäusedeckel	Gehäuse	Stützkugeln	Laufkugel	Kugel Ø	D ± 0,08 mm	D1	h ± 0,3 mm	H	Trag- fähigkeit	Eigen- gewicht
KR-520064	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	50 kg	40 g
KR-520065	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	40 kg	40 g
KR-520066	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	150 kg	128 g
KR-520067	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	100 kg	128 g
