Stahl-massiv mit Feder

Fotos

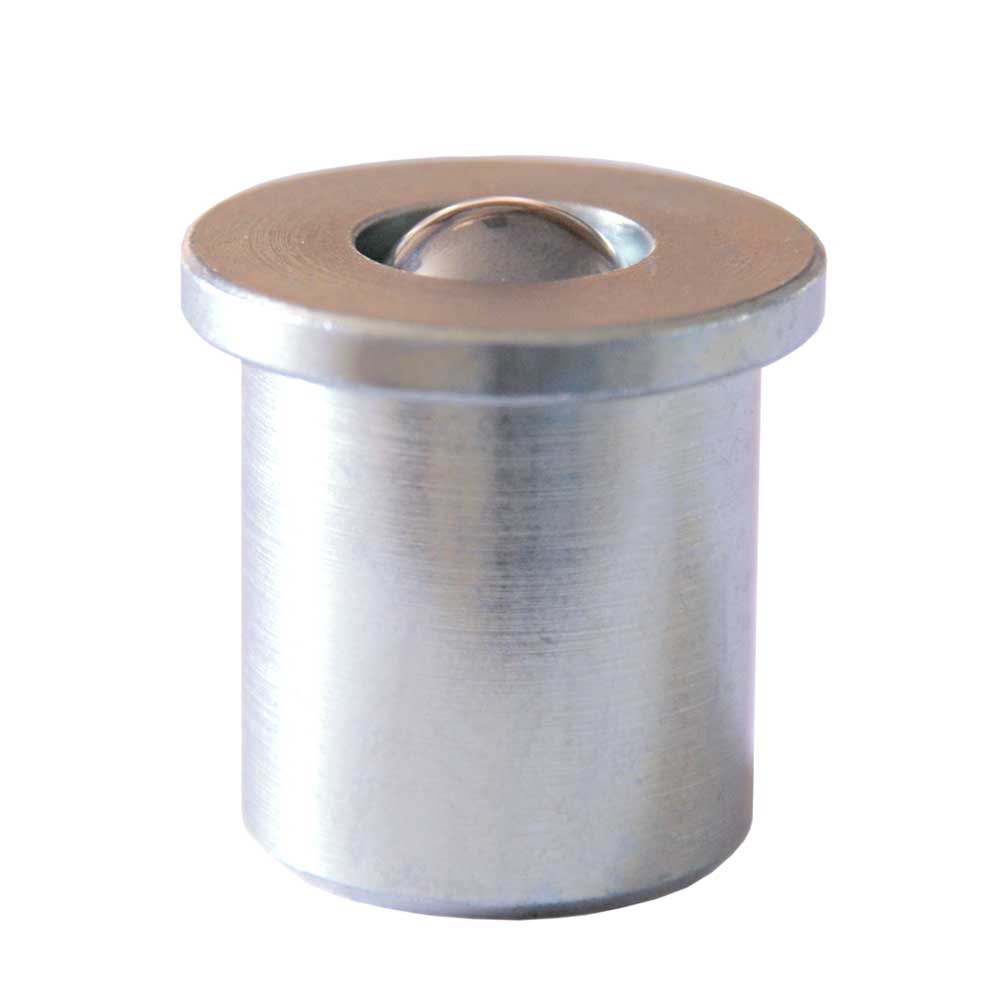

Kugelrolle aus Stahl-massiv mit Feder

Zeichnungen

Zeichnung von Kugelrolle Stahl-massiv mit Feder, ohne Bund

Kugelgröße 15 mm mit und ohne Bund

Zeichnung von Kugelrolle Stahl-massiv mit Feder und Bund

Kugelgröße 22, 30, 45 mm

technische Daten

Art.-Nr.	Gehäusedeckel	Gehäuse	Stützkugeln	Laufkugel	Kugel Ø	D ± 0,08 mm	D1	h ± 0,3 mm	H	a	Vorspann- kraft ± 15%	Endkraft ± 15%	Eigen- gewicht
KR-520037	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	15 mm	30 mm			36 mm		40 kg	60 kg	136 g
KR-520038	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	15 mm	30 mm			36 mm		40 kg	60 kg	136 g
KR-520039	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	15 mm	28 mm	34,8 mm	6 mm	36 mm	4 mm	40 kg	60 kg	159 g
KR-520040	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	15 mm	28 mm	34,8 mm	6 mm	36 mm	4 mm	40 kg	60 kg	159 g
KR-520041	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	22 mm	39 mm	50 mm	18,5 mm	54 mm	14 mm	60 kg	80 kg	287 g
KR-520042	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	22 mm	39 mm	50 mm	18,5 mm	54 mm	14 mm	60 kg	80 kg	287 g
KR-520043	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	22 mm	39 mm	50 mm	18,5 mm	54 mm	14 mm	17 kg	25 kg	255 g
KR-520044	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	22 mm	39 mm	50 mm	18,5 mm	54 mm	14 mm	17 kg	25 kg	255 g
KR-520045	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	30 mm	48,5 mm	62 mm	24,5 mm	67 mm	17,5 mm	120 kg	150 kg	540 g
KR-520046	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	30 mm	48,5 mm	62 mm	24,5 mm	67 mm	17,5 mm	120 kg	150 kg	540 g
KR-520047	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	45 mm	66,5 mm	85 mm	36 mm	101,5 mm	25,5 mm	230 kg	280 kg	2.126 g
KR-520048	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	45 mm	66,5 mm	85 mm	36 mm	101,5 mm	25,5 mm	230 kg	280 kg	2.126 g
