Stahl-massiv mit Bund

Fotos

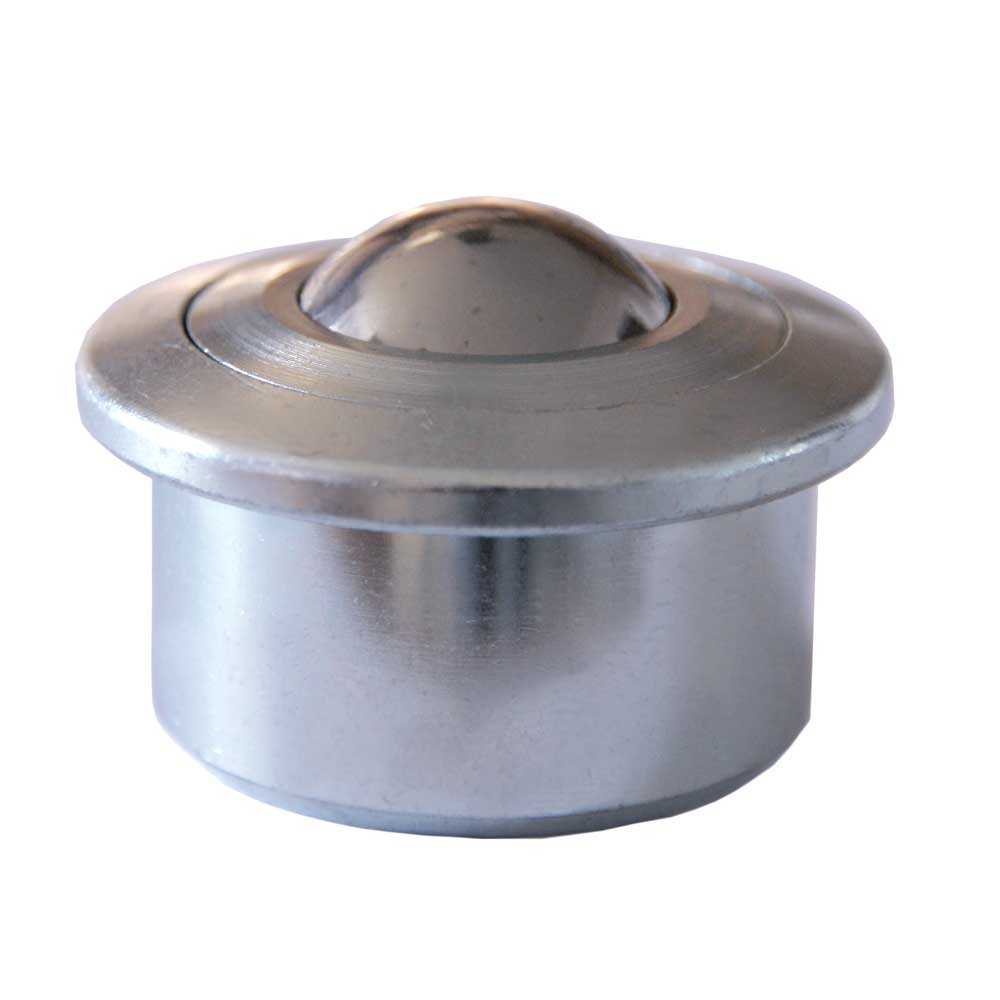

Kugelrolle Stahl-massiv mit Bund

Zeichnungen

Zeichnung von Kugelrolle mit Bund Stahl-massiv 15 mm

Kugelgröße 12 und 15 mm

Zeichnung von Kugelrolle mit Bund Stahl-massiv

Art.-Nr. KR-520005 und KR-520006

Zeichnung von Kugelrolle mit Bund Stahl-massiv 22, 30, 45, 60 mm

Kugelgröße 22, 30, 45, 60 mm

technische Daten

Art.-Nr.	Gehäusedeckel	Gehäuse	Stützkugeln	Laufkugel	Kugel Ø	D ± 0,08 mm	D1	h ± 0,3 mm	H	Trag- fähigkeit	Eigen- gewicht
KR-520001	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	12 mm	22 mm	27 mm	7,7 mm	17 mm	30 kg	37 g
KR-520002	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	12 mm	22 mm	27 mm	7,7 mm	17 mm	15 kg	37 g
KR-520003	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	60 kg	59 g
KR-520004	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	50 kg	59 g
KR-520005	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	60 kg	52 g
KR-520006	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	15 mm	24 mm	31 mm	9,5 mm	21 mm	50 kg	52 g
KR-520007	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	180 kg	188 g
KR-520008	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	22 mm	36 mm	45 mm	9,8 mm	30,5 mm	110 kg	188 g
KR-520009	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	30 mm	45 mm	55 mm	13,8 mm	36,8 mm	300 kg	354 g
KR-520010	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	30 mm	45 mm	55 mm	13,8 mm	36,8 mm	215 kg	354 g
KR-520011	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	45 mm	62 mm	75 mm	19 mm	53,5 mm	600 kg	993 g
KR-520012	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	45 mm	62 mm	75 mm	19 mm	53,5 mm	450 kg	993 g
KR-520013	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	60 mm	100 mm	117 mm	29,5 mm	77,5 mm	1.500 kg	3.750 g
KR-520014	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	60 mm	100 mm	117 mm	29,5 mm	77,5 mm	1.200 kg	3.750 g
