Zeichnung von Kugelrolle ohne Bund Stahl-massiv 8, 12 mm

Kugelgröße 8 und 12 mm

Zeichnung von Kugelrolle ohne Bund Stahl-massiv 15, 22, 30, 45, 60 mm

Kugelgröße 15, 22, 30, 45, 60 mm

Zeichnung von Kugelrolle ohne Bund Stahl-massiv 76 und 90 mm

Kugelgröße 76 und 90 mm

technische Daten

Art.-Nr.	Gehäusedeckel	Gehäuse	Stützkugeln	Laufkugel	Kugel Ø	D ± 0,08 mm	D1	h ± 0,3 mm	H	Trag- fähigkeit	Eigen- gewicht
KR-520015	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	8 mm	18 mm		1,5 mm	12 mm	15 kg	17 g
KR-520016	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	8 mm	18 mm		1,5 mm	12 mm	10 kg	17 g
KR-520017	Blechdeckel	verzinkt	Stahlkugeln	Stahlkugel	12 mm	22 mm	22,2 mm	5,5 mm	17,5 mm	30 kg	33 g
KR-520018	Blechdeckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	12 mm	22 mm	22,2 mm	5,5 mm	17,5 mm	15 kg	33 g
KR-520019	massiver Deckel	verzinkt	Stahlkugeln	Kunststoffkugel	12 mm	22 mm	22,2 mm	5,5 mm	17,5 mm	5 kg	30 g
KR-520020	massiver Deckel	verzinkt	Edelstahlkugeln	Kunststoffkugel	12 mm	22 mm	22,2 mm	5,5 mm	17,5 mm	5 kg	30 g
KR-520021	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	15 mm	24 mm		5 mm	20 mm	60 kg	50 g
KR-520022	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	15 mm	24 mm		5 mm	20 mm	50 kg	50 g
KR-520023	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	22 mm	36 mm		8,1 mm	30,5 mm	180 kg	165 g
KR-520024	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	22 mm	36 mm		8,1 mm	30,5 mm	110 kg	165 g
KR-520025	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	30 mm	45 mm		10,8 mm	36,8 mm	300 kg	310 g
KR-520026	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	30 mm	45 mm		10,8 mm	36,8 mm	215 kg	310 g
KR-520027	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	45 mm	62 mm		15,6 mm	53 mm	600 kg	878 g
KR-520028	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	45 mm	62 mm		15,6 mm	53 mm	450 kg	878 g
KR-520029	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	60 mm	100 mm		15 mm	77,5 mm	1.500 kg	3.500 g
KR-520030	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	60 mm	100 mm		15 mm	77,5 mm	1.200 kg	3.500 g
KR-520031*	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	76 mm	130 mm		23 mm	103 mm	3.000 kg	8.600 g
KR-520032*	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	76 mm	130 mm		23 mm	103 mm	2.500 kg	8.600 g
KR-520033*	massiver Deckel	verzinkt	Stahlkugeln	Stahlkugel	90 mm	145 mm		25 mm	115 mm	4.000 kg	11.000 g
KR-520034*	massiver Deckel	verzinkt	Edelstahlkugeln	Edelstahlkugel	90 mm	145 mm		25 mm	115 mm	3.500 kg	11.000 g

* demontierbar

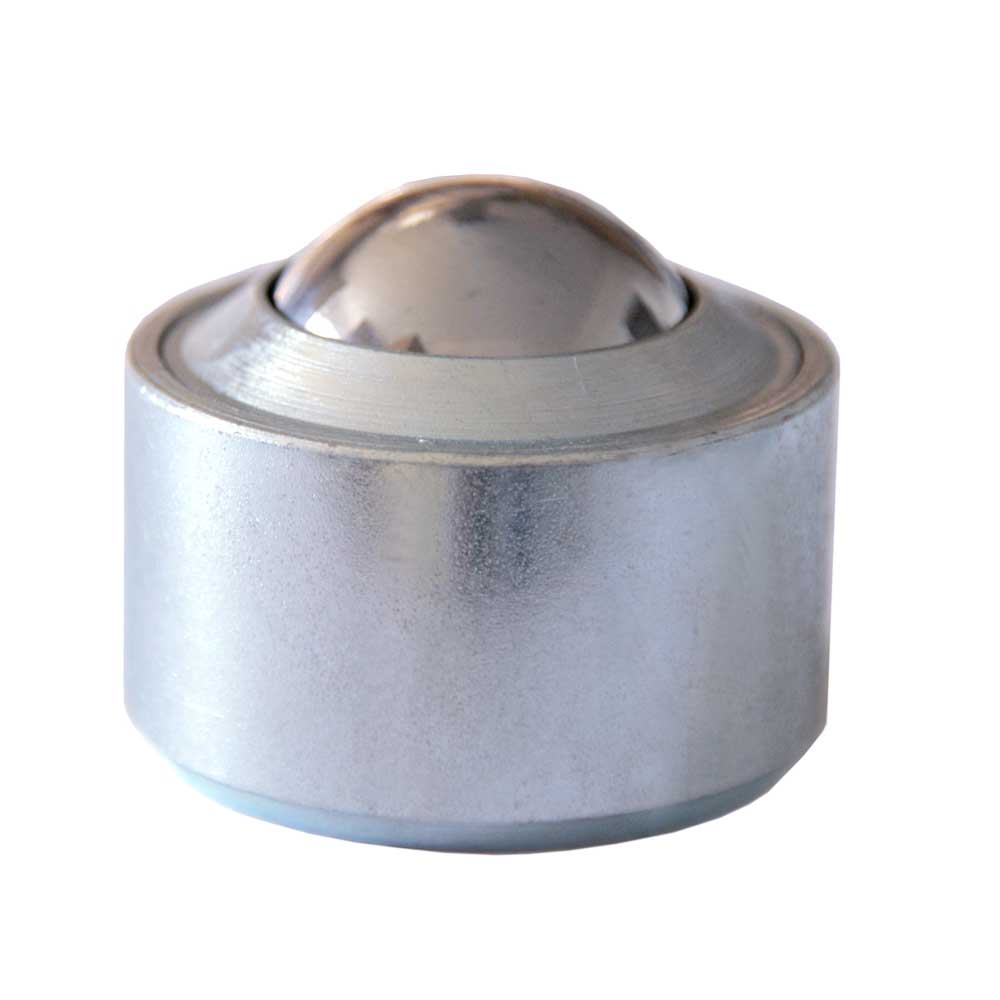

Stahl-massiv ohne Bund
