aus verchromten Stahl ohne Bund

Fotos

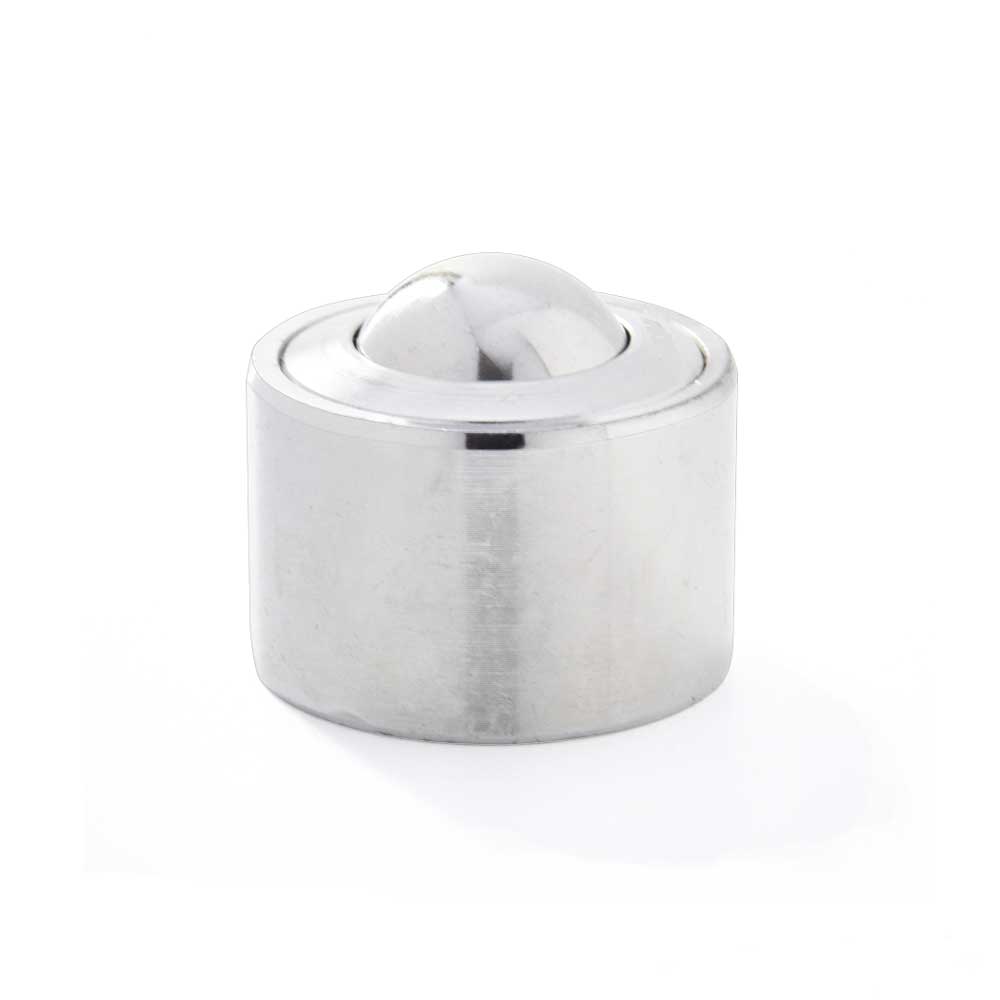

Kugelrolle Gehäuse und Kugel aus verchromten Stahl ohne Bund

Zeichnungen

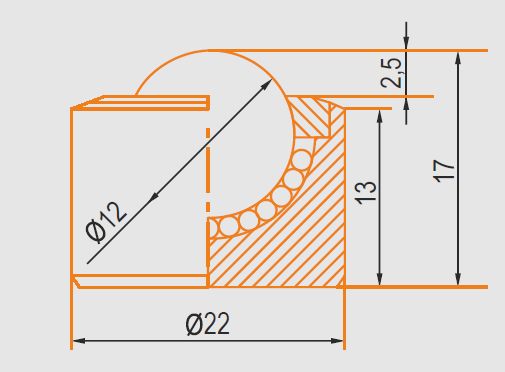

Zeichnung Kugelrolle ohne Bund Gehäuse und Kugel aus verchromten Stahl 12 mm

Kugelgröße 12 mm

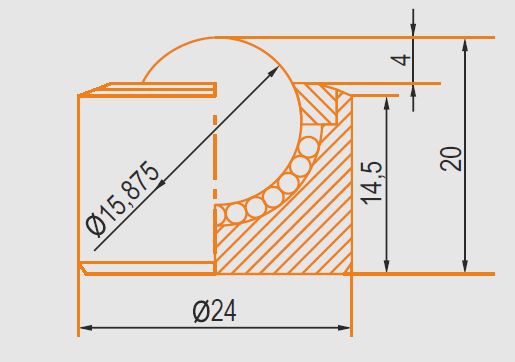

Zeichnung Kugelrolle ohne Bund Gehäuse und Kugel aus verchromten Stahl 15 mm

Kugelgröße 15 mm

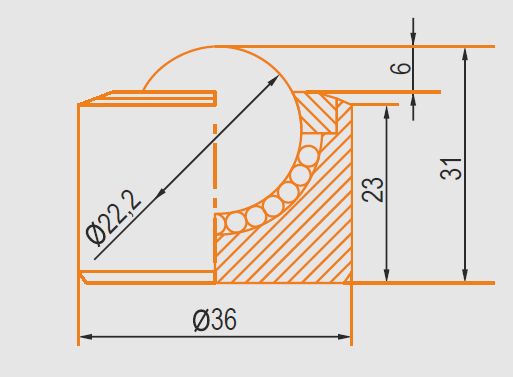

Zeichnung Kugelrolle ohne Bund Gehäuse und Kugel aus verchromten Stahl 22 mm

Kugelgröße 22 mm

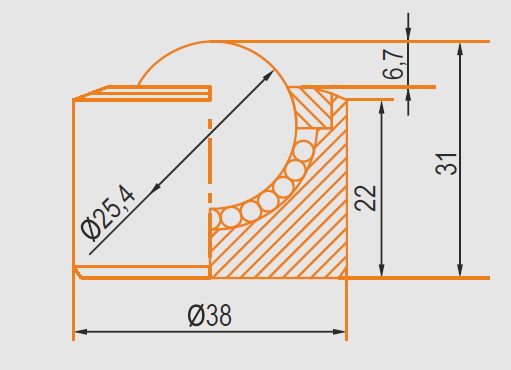

Zeichnung Kugelrolle ohne Bund Gehäuse und Kugel aus verchromten Stahl 25 mm

Kugelgröße 25 mm

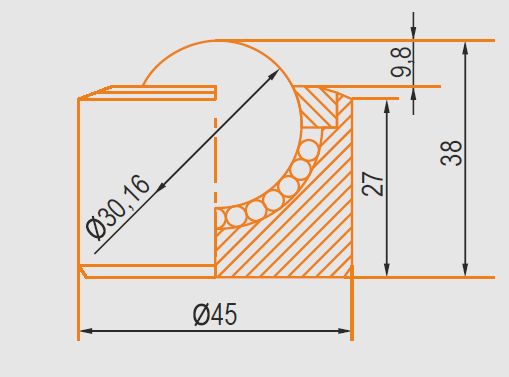

Zeichnung Kugelrolle ohne Bund Gehäuse und Kugel aus verchromten Stahl 30 mm

Kugelgröße 30 mm

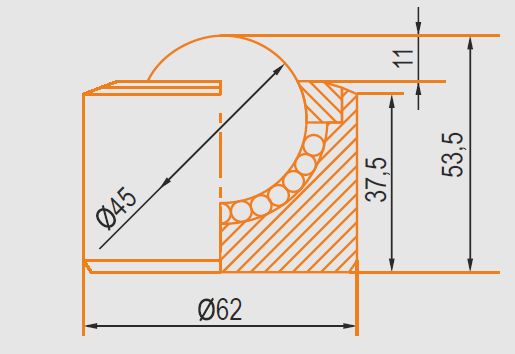

Zeichnung Kugelrolle ohne Bund Gehäuse und Kugel aus verchromten Stahl 45 mm

Kugelgröße 45 mm

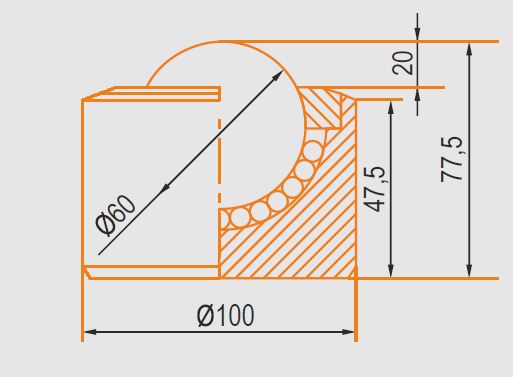

Zeichnung Kugelrolle ohne Bund Gehäuse und Kugel aus verchromten Stahl 60 mm

Kugelgröße 60 mm

technische Daten

Art.-Nr.	Kugel Ø	Gehäuse	Laufkugel	Außendurchmesser	Bauhöhe	Trag- fähigkeit	Eigen- gewicht
KR-520008	12 mm	verchromter Stahl	verchromter Stahl	22 mm	17 mm	30 kg	38 g
KR-520009	15 mm	verchromter Stahl	verchromter Stahl	24 mm	20 mm	60 kg	50 g
KR-520010	22 mm	verchromter Stahl	verchromter Stahl	36 mm	31 mm	180 kg	185 g
KR-520011	25 mm	verchromter Stahl	verchromter Stahl	38 mm	31 mm	200 kg	195 g
KR-520012	30 mm	verchromter Stahl	verchromter Stahl	45 mm	38 mm	300 kg	340 g
KR-520013	45 mm	verchromter Stahl	verchromter Stahl	62 mm	53,5 mm	500 kg	900 g
KR-520014	60 mm	verchromter Stahl	verchromter Stahl	100 mm	77,5 mm	1.400 kg	3.200 g
