Tandem-Scherenhubtisch

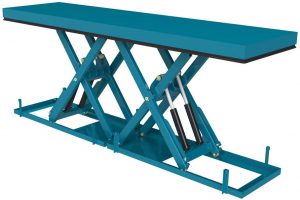

Bild von einem Tandem-Scherenhubtisch

Tandem-Scherenhubtisch

ADICONetwork Fördertechnik Tandem-Scherenhubtische sind Scherenhubtische mit mehreren horizontalen Einfachscherenpaketen, die synchron angesteuert werden und somit eine gleichmäßige Hubbewegung gewährleistet wird. Dies ermöglicht eine beliebige Länge der Plattform und vergleichsweise höhere Stabilität als bei der Verwendung einer einzelnen Schere. Somit sind diese Scherenhubtische optimal für außerordentlich lange und schwere Güter geeignet.

ADICONetwork Fördertechnik Scherenhubtische tragen die CE-Kennzeichnung und sind mit hochwertigen Komponenten gefertigt um Sicherheit, Lebensdauer und Zuverlässigkeit zu erhöhen. Sehen Sie dazu unsere Premium-Qualitätsmerkmale der Scherenhubtische.

Unser umfangreiches Angebot an Zubehör und die Fertigung nach Kundenwunsch ermöglichen den vielseitigen Einsatz unserer Scherenhubtische.

Sie haben nicht die richtigen Scherenhubtische gefunden? Dann fragen Sie jetzt bei uns an!


Art.-Nr.Tragfähigkeit in kgNutzhub in mmPlattformlänge in mmPlattformbreite in mmBauhöhe in mm
HTT-5100761.0009002.7501.000230
HTT-5100772.0009002.7501.000240
HTT-5100782.0001.2503.6501.000260
HTT-5100792.0001.2504.0002.000260
HTT-5100802.0001.6004.5501.000300
HTT-5100812.0001.6004.5501.500300
HTT-5100822.0002.0006.0001.500300
HTT-5100832.0002.0006.0002.000300
HTT-5100843.0009002.7501.000240
HTT-5100853.0001.2503.6501.000260
HTT-5100863.0001.2504.0501.200260
HTT-5100873.0001.6004.5501.000300
HTT-5100883.0002.0006.0001.500300
HTT-5100893.0002.0006.0002.000300
HTT-5100904.0001.1003.6501.000300
HTT-5100914.0001.3004.0501.200340
HTT-5100924.0001.6004.5501.200340
HTT-5100934.0001.6004.5502.000340
HTT-5100944.0002.0006.0001.500340
HTT-5100954.0002.0006.0002.000340
HTT-5100965.0001.1003.6501.000300
HTT-5100975.0001.3004.0501.200340
HTT-5100985.0001.6004.5501.200340
HTT-5100995.0001.6004.5502.000340
HTT-5101005.0002.0006.0001.500340
HTT-5101015.0002.0006.0002.000400
HTT-5101026.0001.1003.6501.200340
HTT-5101036.0001.3004.0501.200340
HTT-5101046.0001.6004.5501.200340
HTT-5101056.0001.6004.5502.000340
HTT-5101066.0002.0006.0501.500400
HTT-5101076.0002.0006.0502.000400
HTT-5101088.0001.3004.5501.200400
HTT-5101098.0001.6005.0501.200400
HTT-5101108.0001.6005.0502.000400
HTT-5101118.0002.0006.0501.500400
HTT-5101128.0002.0006.0502.000400

Dies ist nur ein kleiner Teil unseres Sortiments an Zubehörteilen. Da wir auftragsbezogen fertigen, können wir Ihnen noch viel mehr Zubehör auf Anfrage anbieten. Fragen Sie direkt bei uns an oder lassen Sie sich telefonisch beraten!

Fahrwerk

Bild von einem Fahrwerk mit Lenk- und Bockrollen

Mit dem Fahrwerk wird der Hubtisch zu einem mobilen Hebe- und Fördergerät und kann ganz einfach per Hand verschoben werden. Das Fahrwerk besteht aus zwei Lenkrollen mit Bremse und zwei Bockrollen.

Schienenfahrwerk

Bild von einem Schienenfahrwerk mit Spurkranzrollen

Mit dem Schienenfahrwerk mit Spurkranzrädern können Höhenunterschiede in einem schienengebundenen Transportsystem überwunden werden. Das Schienenfahrwerk kann mit oder ohne Antrieb geliefert werden.

Gabelstaplerunterrahmen

Bild von einem Gabelstaplerunterrahmen

Der Gabelstaplerunterrahmen ermöglicht den Transport bzw. das Umsetzen des Hubtisches mit einem Gabelstapler oder Handgabelhubwagen. So kann der Hubtisch schnell an verschiedenen Orten in Ihrer Halle genutzt werden.

Verriegelungsbolzen

Bild von elektro-hydraulischen Verriegelungsbolzen

Hubtische die über und unter dem Bodenniveau genutzt werden, z.B. zwei Etagen verbinden, können mit elektro-hydraulischen Verriegelungsbolzen ausgestattet werden um die Plattform mechanisch gegen Absenken zu sichern. Dies ist besonders erforderlich wenn schwere Lasten oder Fahrzeuge in oberster Endposition auf die Plattform geladen werden.

Abrollsicherung

Bild von einer Abrollsicherung

Die Abrollsicherung verhindert beim Be- oder Entladen das Wegrollen von Gabelhubwagen, Hubtischwagen, etc. von der Plattform. Dieses Zubehör ist vorteilhaft bei z.B. Verladehubtischen die an der Rampe genutzt werden.

Ladeklappe

Bild von einer Ladeklappe

Die Ladeklappe wird zumeist zum Überbrücken eines Luftspalts zwischen Hubtischplattform und Rampe oder Fahrzeugen wie z.B. LKWs oder Transporter benutzt. Dieses Zubehör wird oft für Hubtische verwendet die an einer Rampe stehen, wie der Verladehubtisch.

runde Drehplattform

Bild von einer runden Drehplattform

Mit der runden Drehplattform können Fördergüter von 0° bis 360° gedreht werden. Sie ist auf die normale Hubtisch Plattform montiert und hat demnach eine gewisse Aufbauhöhe. Zusätzlich kann die Drehplattform in einen Adapter-Oberrahmen eingelassen werden, sodass sie auf einem Niveau mit der restlichen Plattform ist und keine Kante durch ihre Aufbauhöhe entsteht.

rechteckige Drehplattform

Bild von einer rechteckigen Drehplattform

Mit der rechteckigen Drehplattform können ebenfalls Fördergüter von 0° bis 360° gedreht werden. Sie ist auf die Plattform montiert und hat eine gewisse Aufbauhöhe, jedoch entsteht keine Kante, da die Drehplattform genau so groß wie die Hubtisch Plattform ist. Zur Unfallvermeidung ist die Drehplattform während eines Hebe- oder Senkvorgangs elektrisch verriegelt und kann nur bei Stillstand gedreht werden.

Kipp-Plattform

Bild von einer Kipp-Plattform

Durch die hydraulische Kipp-Plattform können Fördergüter bis zu 90° über eine Längs- oder Kurzseite gekippt werden. Zur Sicherheit vor Klemm- oder Quetschgefahr hat die Kipp-Plattform zusätzlich eine Kontaktschutzleiste.

Drehtüre

Bild von einer Drehtüre

Die 1.100 mm hohe Drehtüre ist selbst schließend und verriegelnd und dient als Absturzsicherung vor herunterfallenden Gütern. Zumeist wird dieses Zubehör mit den Sicherheitsgeländern kombiniert.

Sicherheitsportal

Bild von einem Sicherheitsportal

Das Sicherheitsportal wird zumeist bei Hubtischen verwendet, die an der Rampe stehen.Es soll ein Abstürzen von der Rampe verhindern, wenn sich die Hubtisch Plattform in der untersten Endlage (Bodenniveau) befindet. Dann dient das Sicherheitsportal an der Rampe als Geländer. In der obersten Endlage (Rampenniveau) hat das Sicherheitsportal eine reine Durchgangshöhe von 2.000 mm.

Sicherheitsgeländer

Bild von Sicherheitsgeländern

Das Sicherheitsgeländer dient ebenfalls als Absturzsicherung vor herunterfallenden Gütern. Es ist mit einem 150 mm hohem Trittblech und einer Mittelstrebe ausgestattet und verfügt über eine Gesamthöhe von 1.100 mm.

Faltenbalg

Bild von einem Faltenbalg

Der PVC-Faltenbalg dient hauptsächlich als Eingreifschutz um Verletzungen vorzubeugen, d.h. dass Personen nicht ohne weiteres in die Scheren greifen oder gehen können und sich dabei verletzen. Des Weiteren wird der Faltenbalg auch als Schutz gegen Schmutz oder Staub verwendet. Ein Faltenbalg muss immer an allen vier Seiten montiert werden.

Kettenvorhang

Bild von einem Kettenvorhang

Der Kettenvorhang dient ebenfalls als Eingreifschutz um Verletzungen vorzubeugen, d.h. dass Personen nicht ohne weiteres in die Scheren greifen oder gehen können und sich dabei verletzen. Im Gegensatz zum Faltenbalg, kann der Kettenvorhang an 1 bis 4 Seiten montiert werden, ist jedoch an den Seiten offen und eine Person könnte ihn per Hand auf Seite schieben und trotzdem in die Scheren greifen.

Höhenkontrolle

Bild von einer Höhenkontrolle / Fotozelle

Höhenkontrolle durch eine Fotozelle ermöglicht das automatische Senken oder Heben von Fördergütern wie z.B. Plattenstapel oder ähnliches.

Rollenbahn

Bild von einer Rollenbahn

Eine aufgesetzte Rollenbahn auf der Hubtisch Plattform wird häufig in Produktionsanlagen eingesetzt um unterschiedliche Höhen der Förderer auszugleichen.

Bild von einem Hubtisch Aggregat
Bild von einem maschinell gefertigtem Hubtisch Vierkantprofil
Bild von einem Hubtisch Motor
Bild von einem Scherenlaufrad
Bild von den Hubtisch Wartungsstützen
Bild von einer Hubtischachse
Bild von einer Elektrobox
Bild von einem Hubtisch Vierkantprofil der Scheren
Bild von einer Hubtisch Kontaktschutzleiste
Bild von einem Hubtisch Zylinder
Bild von einem Hubendschalter
Bild von einem Hubtisch Senkventil
Bild von einem Typenschild / Maschinenschild
  1. Das Hubtisch Hydraulikaggregat hat einen transparenten Öltank zum leichten Überprüfen des Ölstandes. Des Weiteren hat das Aggregat die Schutzklasse IP65, außer der Motor, er ist IP55 Spritz- und Tropfwasser geschützt. Mit dem Ansaug- und Rückflussfilter im Tank wird der Geräuschpegel gesenkt. Zusätzlich wurde der Öltank noch mit einem Überlaufventil ausgestattet.
  2. Durch das Rechteckprofil der Schere wird eine hohe Seitenstabilität erreicht im Vergleich zu Flachstahlprofilen als Scheren. Rechteckprofile sind auch verwindungsunempfindlicher und weisen somit eine wesentlich längere Lebensdauer auf. Ebenfalls wird die Lebensdauer des Hubtisches durch eloxierte Lager mit Schmiernippel erhöht.
  3. Maschinell gefertigte Scheren sorgen für eine hohe Bewegungsgenauigkeit und einen nahezu ruckelfreien Hubvorgang.
  4. Die Aluminium Kontaktschutzleiste unterhalb der Hubtisch Plattform minimiert das Verletzungsrisiko. Sobald sie durch z.B. einen Arm, Hand oder Fuß eingedrückt wird, hört die Plattform sofort auf sich zu senken.
  5. Motor mit der Schutzklasse IP55.
  6. Jeder Hubtisch Zylinder ist mit einem Rohrbruchsicherheitsventil ausgestattet, welches das weitere Absenken durch eine defekte oder undichte Leitung oder Schlauch verhindert. Für ein sanftes und nahezu ruckelfreies Einfahren in die unterste Endposition, sorgt die Enddämpfung im Zylinder.
  7. Gabelzapfenrollen garantieren einen perfekten Lastenausgleich und verhindern Schräglasten. Durch ihre eloxierte Oberfläche und ihren Schmiernippeln zur einfachen Wartung, wird die Lebensdauer des Hubtisches wesentlich erhöht.
  8. Oberer Hubendschalter für eine simple Einstellung des maximalen Hubs. Durch lösen einer Schraube und händisches Justieren des Endschalters kann der maximale Hub eingestellt werden.
  9. Wartungsstützen um das Absenken während Service- und Wartungsarbeiten am Hubtisch zu verhindern und Ihre Sicherheit zu erhöhen.
  10. Einstellbares Senkventil für eine konstante Geschwindigkeit beim Absenken, ungeachtet mit welcher Belastung.
  11. Eloxierte schnell wechselbare Achsen und Lagerhülsen mit Schmiernippel machen die Wartung am Hubtisch einfach.
  12. Typenschild mit Maschinennummer und CE-Kennzeichnung.
  13. Eine intelligente Elektrobox mit M-12 Kontakten für eine einfache Montage und mit vielen Möglichkeiten Zubehör anzuschließen.

Darüber hinaus umfasst die Standardausrüstung:

  • Elektrische Komponenten mit Schutzklasse IP 55
  • 24 V Steuerspannung
  • Handtaster mit Totmannsteuerung und 3m Anschlusskabel
  • Motorschutz gegen Überhitzen
  • Kranösen für eine einfache Montage oder Transport
  • Wartungsluke in der Plattform an allen Hubtischen ab 3.000 kg Tragfähigkeit

Alle ADICONetwork Standard Hubtische sind mit hochwertigen Komponenten hergestellt, um die Zuverlässigkeit, Haltbarkeit und Sicherheit im Betrieb zu erhöhen.

  • komplett vormontierter Scherenhubtisch (gefertigt nach DIN EN 1570-1)
  • inkl. externes Aggregat am 3m langen Hydraulikschlauch
  • inkl. Kontaktschutzleiste rundum unter der Plattform
  • inkl. Wartungsstützen
  • inkl. Handtater (Totmannsteuerung) mit 3m langen Anschlusskabel
  • inkl. CE-Kennzeichnung
  • inkl. Betriebsanleitung / Dokumentation
  • inkl. Konformitätserklärung
  • inkl. Übersichtszeichnung
  • inkl. hydraulischer Schaltplan
  • inkl. elektrischer Schaltplan

Beratung

Von Anfang an beraten wir Sie gerne und stehen Ihnen mit unserem gesamten Know-How zur Verfügung, um mit Ihnen gemeinsam das richtige Produkt zu finden und auszulegen.

Projektplanung

Gerne ermittelt ein fester Ansprechpartner mit Ihnen zusammen Ihren Bedarf, erstellt ein kostenfreies Angebot für Sie und wickelt das Projekt erfolgreich mit Ihnen ab.

Kundenspezifische Fertigung

Wir haben nicht nur Standardprodukte in unserem Sortiment, sondern fertigen auch Sonderlösungen nach Ihren Wünschen und Vorgaben.

Logistik

Wir wählen die geeignete Verpackung für Ihr Produkt aus, organisieren den Transport für Sie und liefern termingerecht.

Montage

Wir planen mit Ihnen zusammen die Montage und den Montagetermin, stimmen den Liefertermin darauf ab und führen die Montage für Sie erfolgreich durch. Ein Netzwerk aus verschiedenen Montagepartnern gewährleistet flexible Termine.

Wartung & Service

Auch nach erfolgreichem Projektabschluss stehen wir Ihnen weiterhin zur Seite und führen für Sie Wartungen, Ersatzteilbeschaffungen, Reparaturen und Servicearbeiten durch. Bei einem Defekt können wir durch unser Netzwerk aus verschiedenen Partnern kurze Reaktionszeiten anbieten.
